RecMin dibujo - Planificar malla de sondeos

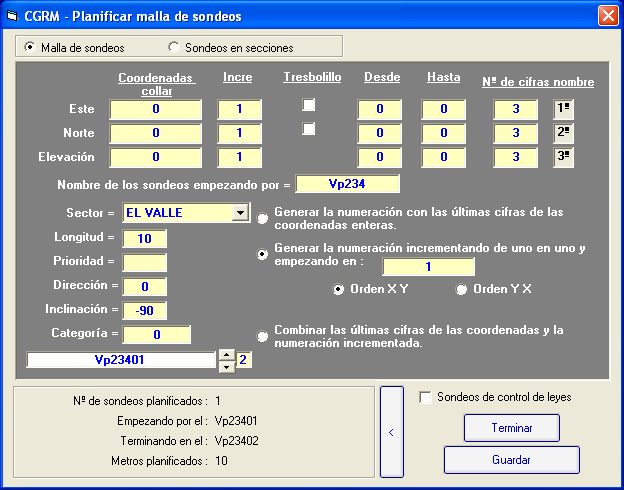

En esta ventana podemos planificar grupos de sondeos como malla de sondeos o sondeos en secciones.

Para planificar una malla de sondeos, debemos asignarles en esta opción, las coordenadas este, norte y la elevación del collar del sondeo. Podemos indicar las distancias entre los sondeos en cada dirección, mediante la opción  “Incre”, e indicar si queremos que las filas de los sondeos vayan paralelas o intercaladas al tresbolillo. Con las opciones “desde” y  “hasta” definiremos cuantaslíneas queremosen cadadirección.

Si se trata de sondeos en secciones, debemos de darle las coordenadas del collar de la primera y de la última sección, asi como el número de secciones.

Después hay una serie de opciones que nos permiten catalogar y definir los campos con que se guardarán estos sondeos en la base de datos. Debemos definir el nombre de los sondeos, asignando un nombre al primero. Podemos asignar valores como “Sector”, “Longitud”, “Prioridad”, “Dirección”, “Inclinación” o “Categoría”.

Podemos generar la numeración con:

• Las últimas cifras de las coordenadas enteras, definiendo el número de cifras para el nombre.
• Generando la numeración incrementando de uno en uno, definiendo el número de inicio del primer sondeo.
• Combinando las últimas cifras de las coordenadas y la numeración incrementada.

Pulsando la pestaña “<” veremos el número de sondeos que hemos planificado, el sondeo de inicio , hasta cual hemos planificado, y el número total de metros planificados.

Más a la derecha podremos escoger entre incluir los sondeos planificados, como sondeos de control de leyes o bien como sondeos de exploración.

Para finalizar, pulsaremos “guardar”  (los sondeos se guardarán en la base de datos) y después “terminar”, de forma que volveremos a la pantalla principal, y podremos consultar en la base de datos los sondeos que hemos planificado.
